GDH^®-20、24、10 系列电动机保护器

4.不同规格的产品特点

注：①1Z为一组常开常闭触点，1D为1常开触点，1H为1常闭触点1。

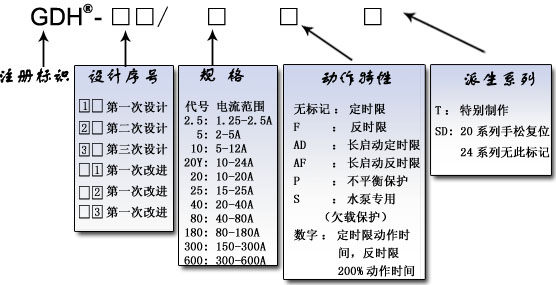

5.型号规格及动作特点

工作特性
1. GDH®-20 系列 10A 以下规格：
• 定时限(通用型)：检测电流(Ie)≥120％该度值(Ｉn)时，动作时间(Wt)为 5-8秒(s)。
• 反时限(Ｆ)：
1. 检测电流(Ie)=105%刻度值(In)时，保护器大于1小时不动作。
2. 检测电流(Ie)=120%刻度值(In)时，动作时间(Wt)≤100秒(s)。
3. 检测电流(Ie)=150%刻度值(In)时，动作时间(Wt)≤15秒(s)。
• 长启动定时限(AD)：
1. 冷态(启动时)检测电流(Ie)≥120%刻度值(In)时，动作时间(Wt)为20-30秒(s) 。
2. 热态 ( 运行中 ) 检测电流(Ie)≥120%刻度值(In)时，动作时间(Wt)为5-8秒(s)。
• 长启动反时限(AF)：
1. 冷态(启动时)：参照 2.1反时限(F)型，Wt加15秒冷态启动时间。
2. 热态(运行中)：同2.1反时限(F)型。
2. GDH®-20系列10A以上规格：
• 定时限(通用型)：检测电流( Ie ) ≥ 120 ％该度值(Ｉ n )时，动作时间(Wt)为15-25秒(s)。
• 反时限(Ｆ)：
1. 检测电流(Ie)=105%刻度值(In)时，保护器大于1小时不动作。
2. 检测电流(Ie)=120%刻度值(In)时,动作时间(Wt)≤300秒(s) 。
3. 检测电流(Ie)=150% 刻度值(In)时，动作时间(Wt)≤30秒(s)。
• 长启动定时限(AD):
1. 冷态(启动时)检测电流(Ie)≥120%刻度值(In)时，动作时间(Wt)为30-40秒(s) 。
2. 热态(运行中)检测电流(Ie)≥120% 刻度值(In)时，动作时间(Wt)为15-20秒(s)。
• 长启动反时限(AF):
1. 冷态(启动时)：参照II反时限(F)型，Wt加15 秒冷态启动时间。
2. 热态(运行中)：同II反时限(F)型。
3. 不平衡保护(P)：
   GDH®-10 系列为70％，GDH®-20系列为50％，
   无标志：GDH®-10系列为80％，GDH®-20系列为70％。
   特殊定做不平衡度可在30%-90%之间。
4. 水泵专用(S)：(抽空保护)
   过载特性同I、II通用型。
   欠载特性:检测电流(Ie)<60%刻度值,不低于下限值80%时,动作时间(Wt)≤(s)。
   GDH®-24为独立可调方式。使用时分别将过载、欠载旋钮调到相应值上即可。
5. 缺相保护：
   任一相电流为0,其它两相电流不低于该保护器的下限值,动作时间≤5秒(s)。
