GDH^®-30（34） 系列数显智能电动机保护器

派生产品的功能简介：

1. GDH®301(34)XJ系列保护器：用于“星—角”自动转换，“星”“角”转换条件：1）当启动延时达到设定时间电动机电流大于过载电流时，保护器按启动时间转“角”运行。2）当启动时间未到设定时间，但此时电动机电流已降至过载设定电流以下时，保护器将自动转“角”运行。
2. GDH®301(34)JN系列保护器：用于电动机负载不稳定的场合节能：1）启动时保护器首先投入节能电路或“星”状态运行，经启动时间延时转为“满荷运行”（即全电压运行，下同）电路或“角”状态运行。 2）运行中检测电机电 流小于“节能设定电流”，经“节能转换时间”延时，切入节能电路或转入“星”运行控制。3）检测电流若大于“满荷运行”设定电流，经“满荷时间”延时，转入满负荷运行电路或“角”运行电路。4）若在节能状态或“星”状态运行时若发生过载，5秒后自动转入“满荷运行”状态或“角”运行状态，若不继续过载，保护器将按2）3）项条件运行。若继续过载将按（过载时间）延时动作。5）“满荷运行”或“角”运行时发生过载，将按（过载时间）延时动作。6）若发生第3）项情况，还未转入“满荷运行”或“角”运行状态，此时发生过载，也按第4）项条件运行。
3. GDH®301(34)MA系列保护器：带4—20mA 模拟量信号输出的保护器。可方便的与微机或信号巡检设备、具有模拟量输入的仪器仪表连接。它只要改变“CT 电流”项即可方便的改变量程。当负载电阻为0～600? 时，其模拟量最大误差≤5% 。

特殊功能简介：

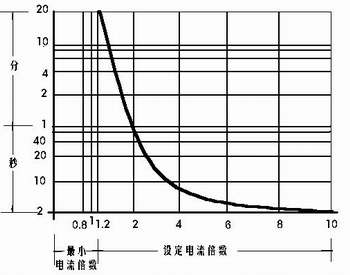

1. 反时限动作特性：该产品具有定时限与反时限过载保护动作特性 , 用户可以根据需要自行设定。它的反时限特性是参照热继电器国标准设定的。图十是它的过载特性曲线。


   图十   反时过载特性图
