GDH®-30（34） 系列数显智能电动机保护器
图八、图九为 GDH®-301P 、 GDH®-34 面板示意图。

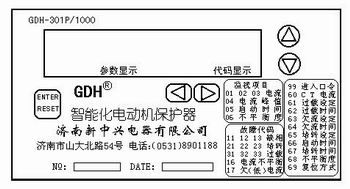

图八 GDH®-301P/1000 面板示意图

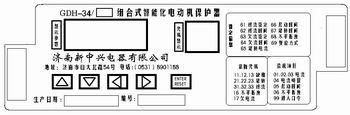

图九 GDH®-34 面板示意图
该产品为数字显示，设有两个窗口“ 显示参数 ”及“代码显示”用以表示数值、各类信息及故障代码。
正常工作时监示信息：
例如：“代码显示”显示01 “ 显示参数 ”显示120，即表示第U相电流值为120A。
故障显示信息：
故障显示是用来表示所发生的故障状态，例如：1）动作提示：当“显示参数”窗口四位数一起闪亮，表示该保护器已动作，此时 “ 代码显示 ” 窗口显示故障代码，复位后显示自动复原。 2） 故障报警提示，当“代码显示 ” 窗口两位数一起闪亮，表示该保护器所监控电路有故障，同时“代码显示”窗口显示故障代码，“显示参数”窗口显示该项的故障值，故障解除后，显示自动复原。3）热恢复提示：当“代码显示”窗口显示为3*（* ：1，2，3）。此时数码不闪亮，表示该保护器所监控电路有过载现象但已解除，正处于一个热恢复期（有关热恢复在后面介绍）。在恢复期内若再不发生过流，恢复期过后则自动解除热记忆，显示复原。
5.功能简介
- 手动 / 延时复位功能：可以根据需要设定位手动复位或延时自动复位。
- 反时限 / 定时限保护功能：根据电动机的过载情况设定定时限或反时限动作特性。
- 启动保护：启动保护是在电动机启动时检测启动时间是否过长，以避免电动机长期处于启动状态而烧坏，它与过载时间无关，仅为启动而设定的。
- 堵转保护：无论电动机在启动还是在运行中，电流超过“堵转电流”设定值，经“堵转时间”延时该保护器动作。
- 过流：在电动机启动完成后（电流已降至“过流设定”以下），正常运行时再发生过流 , 经“过流时间 ” 延时该保护器动作。
- 欠流：在运行时若检测到电流低于“欠流设定”值时，经“欠流时间 ”延时，该保护器动作，此项功能一般用于水泵抽空保护
- 三相不平衡保护：无论电动机在启动过程还是在运行中，若三相电流不平衡度超过“不平衡度”设定值，3～ 5秒该保护器动作。
- 缺相保护：无论在启动时还是在运行时，若其中任一相电流为0，保护器在3～5秒内动作。
- 故障预报警功能：当“代码显示”窗口闪亮时，同时显示故障代码，说明己检测出相应的故障，并发出警示，若不及时处理保护器将按规定的时间动作。
|
